Ürün ayrıntıları:
|
| Fiber Kanal bağlantı noktaları: | 16 QSFP ports (64 total ports); 16 QSFP bağlantı noktası (toplam 64 bağlantı noktası); | Sertifikalı maksimum: | 6,000 active nodes; 6.000 aktif düğüm; 56 switches, 19 hops in Brocade Fabric OS® f |
|---|---|---|---|
| ölçeklenebilirlik: | Maksimum 239 anahtarlı tam yapı mimarisi | Ağırlık: | 3,56 kg |
| Sıcaklık: | 0°C - 40°C (32°F - 104°F) | Veri trafiği türleri: | Tek noktaya yayını destekleyen yapı anahtarları |
| Maksimum çerçeve boyutu: | 2.112 bayt yük | Çerçeve Tamponları: | 64 bağlantı noktalı blade başına 8.192, dinamik olarak ayrılmış |
| Vurgulamak: | DCX 8510 Fiber Kanal Blade,64x Bağlantı Noktası 16g brocade dcx 8510,64x Bağlantı Noktası 16g Brocade FC16-64 |
||

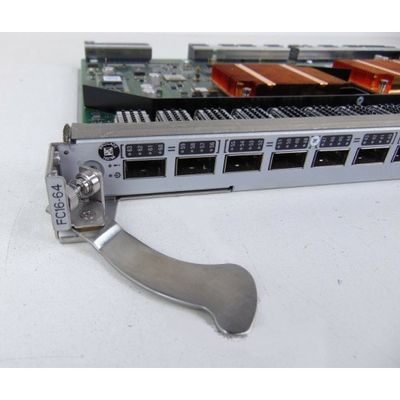

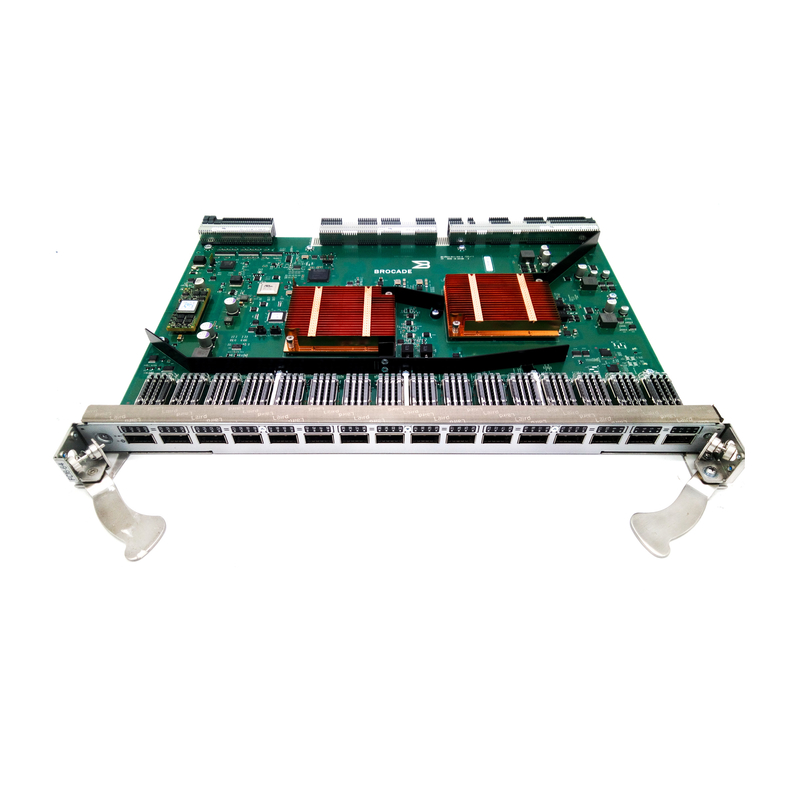

Brocade FC16-64 DCX 8510 64x Bağlantı Noktası 16g Yüksek Yoğunluklu Fiber Kanal Blade
FC16-64 Fiber Kanal Blade genişletme modülü
Ürün Açıklaması:
Brocade FC16-64'te, 14.025 Gb/sn Fiber Kanal belirtimlerine uyan ve önceki iki nesil Fiber Kanal belirtimi için geriye dönük uyumluluk desteği sağlayan, 4×16 Gb/sn Fiber Kanal bağlantı noktası olarak mantıksal olarak yapılandırılmış her bir fiziksel bağlantı noktası arabirimine sahip 16 QSFP bağlantı noktası bulunur: 8,5 Gb/sn ve 4.25 Gb/sn.Brocade FC16-64 Bağlantı Noktası Blade, bağlantı için yüksek yoğunluklu ve düşük güçlü QSFP'ler kullanarak şunları sağlar:
fiziksel bağlantı noktalarının konsolidasyonu ve kablo yönetimini basitleştiren ve daha fazla iş çevikliği için ölçeklenebilirliği kolaylaştıran kablolarda yüzde 75 azalma.
| Ana Özellikler | Sistem Mimarisi |
|
Medya türleri
|
Brocade çalışırken takılabilir QSFP konektörü;4×16 Gbps SWL, MPO 1×12 şerit kablo konektörü (66 m OM3, 100 m OM4; Brocade FC16-64 QSFP'ler yalnızca 4/8/16 Gbps'yi destekler [2 Gbps veya 10 Gbps değil]) |
|
Geçiş gecikmesi
|
Yerel olarak anahtarlanan bağlantı noktası gecikmesi 700 ns'dir;bıçaktan bıçağa gecikme 2,1 µsn;şifreleme/sıkıştırma düğüm başına 5,5 µsn;Forward Error Correction (FEC), E_Port'lar arasında 400 ns ekler (varsayılan olarak etkindir)
|
|
Fiber Kanal toplam bant genişliği |
512 Gbps (veri hızı)
|
| Maksimum güç | 16 standart SWL QSFP ile tamamen doldurulduğunda 118 watt 134 watt maksimum güç tüketimi |
| Titreşim | Çalışırken: 0,5 g sinüs, 0,4 gr rastgele, 5 ila 500 Hz Çalışmazken: 2,0 g sinüs, 1,1 gr rastgele, 5 ila 500 Hz |
|
Desteklenen yönetim yazılımı |
HTTP, SNMP v1/v3 (FE MIB, FC Yönetimi MIB), SSH;Denetim, Syslog;Brocade Gelişmiş Web Araçları, Brocade Ağ Danışmanı SAN Enterprise veya Brocade Ağ Danışmanı SAN Professional Plus;Komut Satırı Arayüzü (CLI);SMI-S uyumlu;İdari Etki Alanları;eklenti yetenekleri için deneme lisansları
|
| Güvenlik | ISL'lerde AES-GCM-256 şifrelemesi;DH-CHAP (anahtarlar ve uç cihazlar arasında), FCAP anahtar doğrulaması;FIPS 140-2 L2 uyumlu, HTTPS, IPsec, IP filtreleme, IPv6 ile LDAP, OpenLDAP, Bağlantı Noktası Bağlama, RADIUS, kullanıcı tanımlı Rol Tabanlı Erişim Kontrolü (RBAC), Güvenli Kopyalama (SCP), Güvenli RPC, SFTP, SSH v2, SSL, Anahtar Bağlama, TACACS+, Güvenilir Anahtar |
|
teşhis
|
Dahili akış üreteci, ClearLink kablo teşhisi (elektrik/optik geri döngü desteği yok), bağlantı trafiği/gecikme/mesafe;Çevresel izleme, FCping ve Pathinfo (FC traceroute), akış yansıtma, çerçeve görüntüleyici, kesintiye neden olmayan arka plan programı yeniden başlatma, bağlantı noktası yansıtma, optik sağlık izleme, güç izleme (yalnızca 16 Gbps blade'ler), RAStrace dahil olmak üzere POST ve yerleşik çevrimiçi/çevrimdışı tanılama günlüğe kaydetme ve Dönen Yeniden Başlatma Algılama (RRD)
|
En Düşük Güç Tüketimi
Brocade 4×16 Gbps SWL Fiber Kanal uyumlu QSFP optik alıcı-vericiler, çalışırken değiştirilebilir, düşük voltajlı (3,3 V), QSFP MSA mekanik belirtimi (SFF-8436) ile uyumlu dijital tanılama özellikli optik alıcı-vericilerdir.QSFP optik alıcı-vericiler, Brocade'i sağlar Dört standart SFP'den (1,4 W'a karşı 4 W) son teknoloji ürünü yüksek yoğunluklu ve yüzde 285 daha az güç tüketimine sahip FC16-64, herhangi bir Fiber Kanal anahtarlama bıçağının en düşük güç tüketimidir.Aslında, sekiz Brocade FC16-64 Bağlantı Noktası Blade'iyle tam olarak doldurulmuş bir Brocade DCX 8510, yalnızca en yüksek bağlantı noktası yoğunluğunu sunmakla kalmaz, aynı zamanda yalnızca 1.902 watt (0,19 W/Gbps) çeker.En yakın rekabetçi ürün için yüzde 40'ın üzerinde daha fazla enerji gerekiyor.
yüzde 25 daha az bağlantı noktasına güç sağlar.Brocade, enerji açısından verimli QSFP'lerin kullanımıyla BT kuruluşlarının genel güç tüketimini azaltırken yeni altyapı konsolidasyonu düzeyleri elde etmelerini sağladı.
