Ürün ayrıntıları:
|
| Maksimum çerçeve boyutu: | 2112 bayt yük | Fiber Kanal toplam bant genişliği: | 1800 Gb/sn (veri hızı) |
|---|---|---|---|
| ölçeklenebilirlik: | Maksimum 239 anahtarlı tam yapı mimarisi | hizmet sınıfları: | Sınıf 2, Sınıf 3, Sınıf F (anahtarlar arası çerçeveler) |
| Fiber Kanal bağlantı noktaları: | 16 QSFP bağlantı noktası (toplam 64 bağlantı noktası); E_Ports, F_Ports, M_Ports, EX_Ports, D_Ports | Veri trafiği türleri: | Tek noktaya yayını destekleyen yapı anahtarları |
| ISL kanalı: | Frame-based trunking with up to eight 32 Gb/s ports per ISL trunk; ISL devresi başına seki | Ağırlık: | QSFP olmadan 3,95 kg (8,71 lb) |
| Vurgulamak: | FC32-48 Brocade POD Lisansı,X6-4 X6-8 için Brocade FC32-48,Brocade POD Lisansı 32gb 48 Bağlantı Noktası |
||

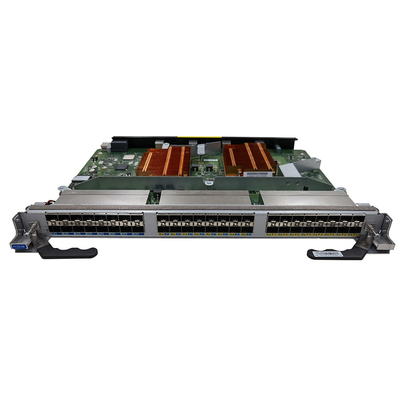

X6-4 veya X6-8 Director için Brocade FC32-48 32gb 48 Bağlantı Noktalı FC Blade

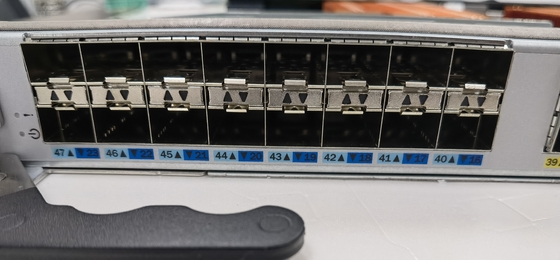

48x 32 Gb/sn SFP+ PORTLARI ile Brocade FC32-48 Fiber Kanal Aygıt Bağlantı Noktası Blade'i
Ürün Açıklaması:Depolama büyümesini, zorlu iş yüklerini ve veri merkezi konsolidasyonunu desteklemek için tasarlanan Brocade FC32-64 Bağlantı Noktası Kartı, benzersiz 32 Gb/sn performans, sektör lideri bağlantı noktası yoğunluğu ve çoklu protokol esnekliği sunar.Verimliliği en üst düzeye çıkaran ve depolama yatırımlarının verimliliğini artıran yüksek yoğunluklu SAN yapıları oluşturmak için Brocade X6 Director'ı etkin bir şekilde ölçeklendirebilir.Brocade'in güçlü 6. Nesil yeteneklerini çok protokollü esneklik ve Fiber Kanal trafiği üzerinden NVMe'nin gelişmiş gecikme süresi izlemesiyle bir araya getiren Brocade FC32-64 Bağlantı Noktası Kartı, tamamen flash veri merkezine sorunsuz bir geçiş sağlar ve BT inovasyonunu destekler.
Brocade FC32-48 yüksek yoğunluklu bağlantı noktası blade'i ile Brocade X6 Yönlendirici artık daha da ölçeklenebilir - 512 bağlantı noktasına kadar - toplam sistem bant genişliğini 20 Tb/sn'ye çıkarırken %33 daha fazla cihaz bağlantı noktası sunar.Bu blade, Q-Flex bağlantılarıyla tasarlanmış zarif, yüksek yoğunluklu bir form faktöründe 64 Fiber Kanal bağlantı noktası sağlayarak yöneticilerin kablolama altyapısını basitleştirmesini sağlar.
| Ana Özellikler | Sistem Mimarisi |
| Fiber Kanal performansı | Fiber Kanal: 4,25 Gb/sn hat hızı, tam çift yönlü;8,5 Gb/sn hat hızı, tam çift yönlü;14.025 Gb/sn hat hızı, tam çift yönlü;28.05 Gb/sn hat hızı, tam çift yönlü;4, 8, 16 ve 32 Gb/s bağlantı noktası hızlarının otomatik olarak algılanması.4 Gb/sn ve 8 Gb/sn hız desteği, 16 Gb/sn QSFP alıcı-vericisinin kullanılmasını gerektirir. |
| FCoE bağlantısı | 10GbE, 25GbE veya 40GbE FCoE hızları.10GbE, 25GbE ve 40GbE hızları için destek, uygun QSFP alıcı-vericinin kullanılmasını gerektirir. |
| Geçiş gecikmesi | Yerel olarak anahtarlanan bağlantı noktası gecikmesi, İletim Hata Düzeltmesi (FEC) (varsayılan olarak etkindir) ile <780 ns'dir;bıçaktan bıçağa gecikme 2,6 µs'dir |
| Fiber Kanal bağlantı noktaları | Brocade X6-4: 192 adede kadar 32 Gb/sn bağlantı noktası, evrensel (F_Port, E_Port, EX_Port, M_Port, D_Port, SIM Bağlantı Noktası, FICON) |
| Desteklenen kablolar | QSFP (MTP/MPO) - SFP+ (LC) ara kabloları ve QSFP (MTP/MPO) - QSFP (MTP/MPO) standart kabloları.2 km 4×32 Gb/s QSFP (QSFP'den QSFP'ye SMF LC kablosu gerektirir). |
| teşhis | Fiber Kanal trafiği üzerinden Fiber Kanal ve NVMe'nin G/Ç izlemesi için IO Insight;Elektrik/optik geri döngü, bağlantı trafiği/gecikme/mesafe dahil ClearLink optikleri ve kablo tanılama;yerleşik akış üreteci;Çevresel izleme, FCping ve Pathinfo (FC traceroute), akış yansıtma, çerçeve görüntüleyici, kesintisiz arka plan programı yeniden başlatma, optik sağlık izleme, güç izleme, RAStrace günlüğü ve Dönen Yeniden Başlatma Algılama (RRD) dahil olmak üzere POST ve yerleşik çevrimiçi/çevrimdışı tanılama |
| Sıcaklık | Çalışırken: 0°C ila 40°C (32°F ila 104°F) Çalışırken: -40°C ila 70°C (-40°F ila 158°F) |
| Maksimum güç | Tipik güç tüketimi: 16 standart 4×32 Gb/s SWL QSFP ile tamamen doldurulduğunda 203 watt Maksimum güç tüketimi: 16 standart 32 Gb/s SWL QSFP ile tamamen doldurulduğunda 387 watt maksimum güç tüketimi |
6. Nesil Fiber Kanal Brocade 6. Nesil Fiber Kanal, görev açısından kritik ortamlar için modern depolama ağıdır.
Uygulama performansını ve sürücüyü hızlandırmak için NVMe'ye hazır performans, gelişmiş otomasyon ve kapsamlı yönetim
her zaman açık iş operasyonları.6. Nesil Fiber Kanallı Brocade X6 Director ve Brocade FC32-64 Bağlantı Noktası Blade, depolama büyümesini, zorlu iş yüklerini ve veri merkezi konsolidasyonunu desteklemek için benzersiz 32 Gb/sn performans, endüstri lideri bağlantı noktası yoğunluğu ve çoklu protokol esnekliği sunar.
Öne Çıkanlar
• Alanı en üst düzeye çıkarırken Brocade X6 Director'ı 512 bağlantı noktasına ölçeklendirir
yüksek yoğunluklu bir blade'de %33 daha fazla cihaz bağlantısıyla kullanım
• Eşzamanlı Fiber Kanal, NVMe veya FCoE bağlantısı ile esnek mimarileri etkinleştirerek çevikliği artırır
• 6. Nesil Fiber Kanal performansıyla daha fazla iş yükünün üstesinden gelir
ve toplam sistem bant genişliğini 20 Tb/s'ye kadar artırarak
• %75 daha az kabloyla karmaşıklığı azaltır ve bağlantı noktasını artırır
Q-Flex bağlantıları ile yoğunluk
• NVMe performansını optimize ederek BT inovasyonunu destekler
IO Insight ile entegre gerçek zamanlı gecikme izleme
