Ürün ayrıntıları:
|
| Merkez Dalga Boyu: | 1271, 1291, 1311 ve 1331nm | Sıcaklık: | 0°C~+70°C |
|---|---|---|---|
| İletim Mesafesi: | 2km | Ağırlık: | Parça Başına 0.06 KG |
| Protokol: | QSFP28 MSA SFF-8665 Uyumluluğu | Garanti: | 1 yıl |
| çekme rengi: | Yeşil | ||
| Vurgulamak: | INNOLIGHT TR-FC13T-NAM,CWDM4 IR4 100G QSFP28 Modülü,1310m 2km 100G QSFP28 Modülü |
||
INNOLIGHT TR-FC13T-NAM 100Gb QSFP28 Modülü CWDM4 IR4 1310m 2km Optik Alıcı-Verici
Innolight'ınTR-FC13T-NAM QSFP28 100G Optik Alıcı-Vericiye Genel Bakış
4 CWDM kanalının merkezi dalga boylarına sahip bu 100G QSFP28 alıcı-verici, ITU-T G.694.2'de tanımlanan CWDM dalga boyu ızgarasının üyeleri olarak 1271, 1291, 1311 ve 1331 nm'dir.Optik arabirim için çift yönlü bir LC konektörü ve elektrik arabirimi için 38 pinli bir konektör içerir.Uzun mesafeli sistemdeki optik dağılımı en aza indirmek için bu modülde tek modlu fiber (SMF) uygulanmalıdır.Host FEC, 2 km'ye kadar fiber iletimi desteklemek için gereklidir.
Bu ürün, 4 kanallı 100 Gb/sn elektrik giriş verilerini, tahrikli bir 4 dalga boyunda Dağıtılmış Geri Besleme Lazeri (DFB) dizisiyle CWDM optik sinyallerine (ışık) dönüştürür.Işık, SMF'den verici modülünden yayılan 100 Gb/sn'lik bir veri olarak MUX parçaları tarafından birleştirilir.Alıcı modülü, 100 Gb/sn CWDM optik sinyal girişini kabul eder ve farklı dalga boyuna sahip 4 ayrı 25 Gb/sn kanala çoğullamayı çözer.Her dalga boyundaki ışık, ayrı bir foto diyot tarafından toplanır ve ardından bir TIA ve bir post amplifikatör tarafından yükseltildikten sonra elektrik verileri olarak çıkarılır.Şekil 1, bu ürünün fonksiyonel blok diyagramını göstermektedir.
Özellikler
• QSFP28 MSA uyumlu
• 4 CWDM hattı MUX/DEMUX tasarımı
• 103,1 Gb/s toplam bit hızını destekler
• 100G CWDM4 MSA Teknik Spesifikasyonu Rev1.1
• FEC ile tek modlu fiberde (SMF) 2 km'ye kadar iletim
• Çalıştırma durumu sıcaklığı: 0 ila 70oC
• 4x25G elektrik arabirimi (OIF CEI-28G-VSR)
• Maksimum güç tüketimi 3,5 W
• LC çift yönlü konektör
• RoHS uyumlu
Uygulamalar
• Veri Merkezi Ara Bağlantısı
• 100G Ethernet
• Infiniband QDR ve DDR ara bağlantıları
• Kurumsal ağ
Intel QSFP28 100G Optik Alıcı-Verici için parametreler:
| Elyaf Tipi | OS2 tek modlu fiber |
| Bağlayıcı | LCçift yönlü konektör |
| İletim ve Alma Dalgaboyu (nm) | 1271, 1291, 1311 ve 1331deniz mili |
| Sekme Rengini Çek | Yeşil |
| iletim gücü | -6,5 ila 2,5 dBm |
| Alım hassasiyeti | -10dBm |
| Güç tüketimi | 3,5 W |
| Boyutlar | (Y x G x D)13,5 x 18,4 x 72,4 mm |

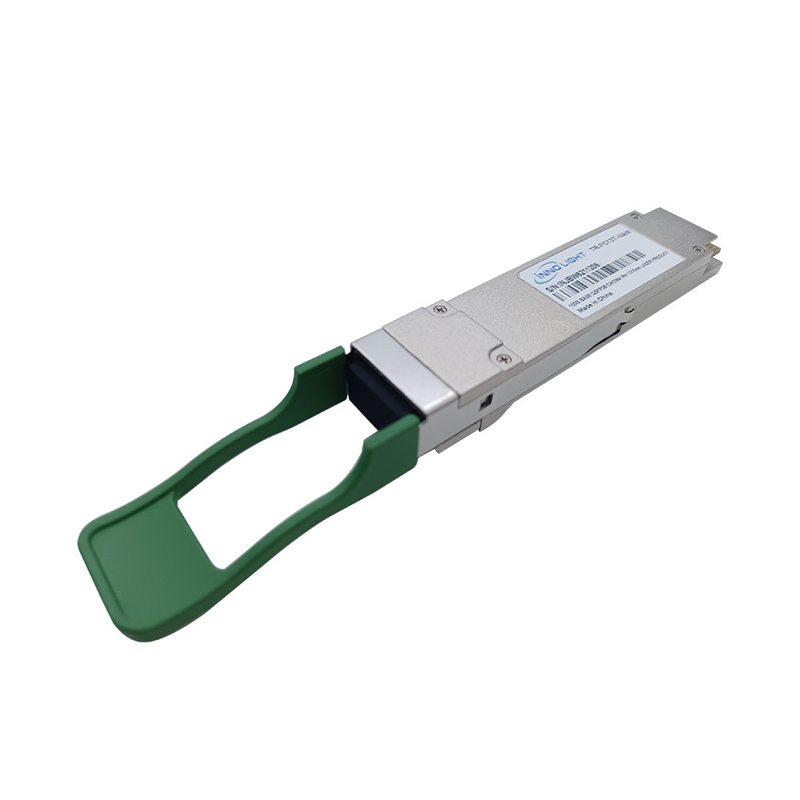

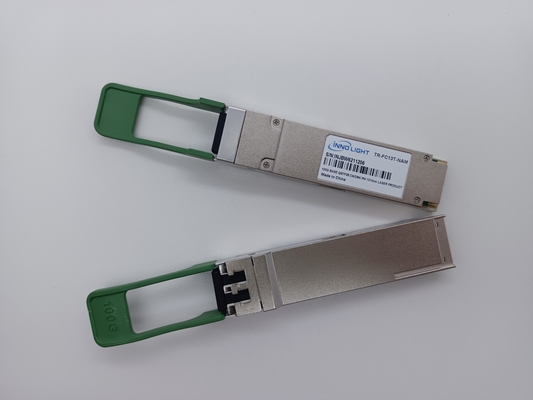

için fotoğrafInnolight'ın QSFP28 100G'si TR-FC13T-NAMalıcı-verici
SSS
S1.Telsiz modülleriniz her markaya uyumlu mu?
C1:Evet, Topstar'ın tüm SFP markaları aşağıdakilerle uyumludur: Nortel,Juniper,Alcatel-lucent,FOUNDRY,
AŞIRI, Ruijie, NETGEAR, ZTE, Enterasys, ZyXEL, Linksys, Ericsson, DCN, Allied, SMC, Brocade, Force10, Hirschmann, Planet, Adtran, ASNTE, Trendnet, BDCOM, BLADE, BITWAY, Telco, D-Link, Feixun... vb
S2.Şirketiniz kalite kontrol konusunda ne durumda?
A2: Her bir optik, test merkezimizde ayrı ayrı test edildi ve ayrıca çeşitli farklı ağ ekipmanı markalarıyla uyumluluk açısından test edildi
S3.Ticaret şartları nelerdir?
A3: Teslim Süresi: stoktaki en popüler optikler, gönderilmeye hazır.bazı yüksek değerli ve özel optiklerin teslim süresi kısadır.
Ödeme süresi: Western union, T/T, Aliexpress escow, para gramı, nakit ödeme
Garanti: 3 yıl
S4.Optik modüllerin çalışma sıcaklığı aralığı nedir?
A4: Ticari sıcaklık aralığı(COM) : 0 ila 70°C(32 ila 158°F)
Genişletilmiş sıcaklık aralığı (EXT): -5 ila 85°C(23 ila 185°F)
Endüstriyel sıcaklık aralığı(IND):-40 ila 85°C(-40 ila 185°F)
Saklama sıcaklığı aralığı:-40 ila +85°C(-40 ila 185°F)
İsteğinize göre tedarik edebiliriz.
