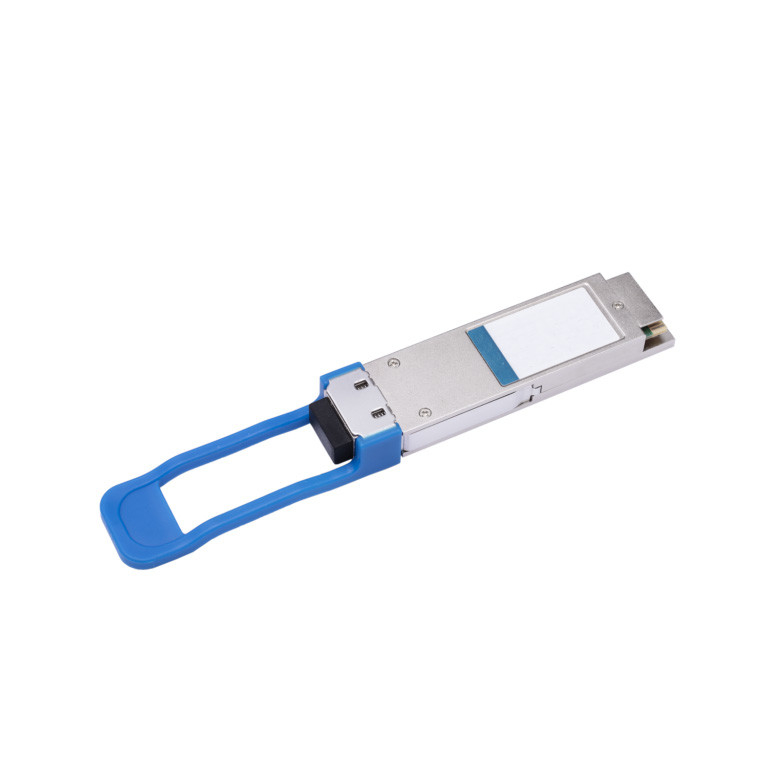

Uyumlu Ardıç QSFP-100G-LR , 100GBASE-LR1 SMF 10km Optik Modül

Uyumlu Ardıç QSFP-100G-LR QSFP28 100G-LR/100GBASE-LR1 SMF 10km Optik Modül

Parça Numarası 740-096178
Hız 100 Gigabit Ethernet
Koparma Özelliği Yok
Alıcı-Verici Tipi QSFP28
Ürün Tipi Optik Alıcı-Verici
Konektör Dubleks LC
İzleme Var Evet
Dijital Optik İzleme Evet
Ek Bilgi Bu alıcı-vericiler, QDD-4X100G koparma optikleriyle birlikte çalışır.Örneğin, QDD-4X100G-FR, dört QSFP-100G-LR alıcı-verici ile ara bağlantı kurar.QSFP-100G-LR alıcı-vericileri, tekli bağlantılarda (QSFP-100G-LR'den QSFP-100G-LR'ye veya QSFP-100G-FR'ye) birbirine bağlanır ve en kısa bağlantı uzunluğunda birlikte çalışır.QSFP-100G-LR alıcı-vericileri, önceki nesil 100-Gbps alıcı-vericilerle uyumlu değildir (örneğin, QSFP-100G-CWDM4 ve QSFP-100G-LR4).Standart: 100G Lambda MSA, 100G-LR IEEE P802.3cu, 100GBASE -LR1MSA uyumluluğu (SFF, örneğin SFF-8665 için)SFF-8665Dijital Tanı İzleme
alıcı-verici sıcaklığı
Alıcı-Verici Besleme Gerilimi
Tx Önyargı Akımı
Tx çıkış gücü
Rx alınan optik güç
Desteklenen uygulamalar100G-LR veya 100GBASE-LR1 (madde 140), CAUI-4 (FEC yok)Sinyalleme hızı, her şerit
Ana bilgisayar şeridi: NRZ;25.78125 GBd ± 100 ppm
Medya şeridi: PAM4;53.125 GBd ± 100 sayfa/dk
Verici fiberleri1Verici dalga boyları (aralık)1304.5 nm ila 1317.5 nmAlma şeridi dalga boyları (aralık)1304.5 nm ila 1317.5 nmVerici çıkış gücü, her şerit (minimum)-1,4 dBmVerici çıkış gücü, her şerit (maksimum)4,5 dBmVerici ve dağılım gözü kapatması (PAM4 için TDQ EC) ), her hat (maksimum)3,4 dBRalıcı giriş gücü, her hat (minimum)-8,2 dBmAlıcı giriş gücü, her hat (maksimum)4,8 dBmAlıcı hassasiyeti (OMA), her hat (maksimum)
TECQ < 1.4 dB için: -6.1 dBm
1,4 dB ≤ TECQ ≤ 3,4 dB için: -7,5 + TECQ dBm
Her şeritte stresli alıcı hassasiyeti (OMA) (maksimum) -4.1 dBm
Kablo tipi SMF
Çekirdek boyutu/kaplama9/125 µm
Fiber sınıfıIEEE Madde 140.10.1: IEC 60793-2-50 tip B1.1, tip B1.3 veya tip B6_a veya farklılık gösterdikleri yerlerde IEEE Tablo 140–13'teki gereksinimler.
Mesafe10 km
Maksimum Güç tüketimi (W)4,0 W
Çalışma Sıcaklığı (aralık)0°C ila 70°C
Depolama sıcaklığı–40°C ila 85°C
Tipik Ağırlık ve Boyutlar
Ağırlık: 0,2 kg
Yükseklik: 13,5 mm
Genişlik: 18,35 mm
Derinlik: 73.4 mm
