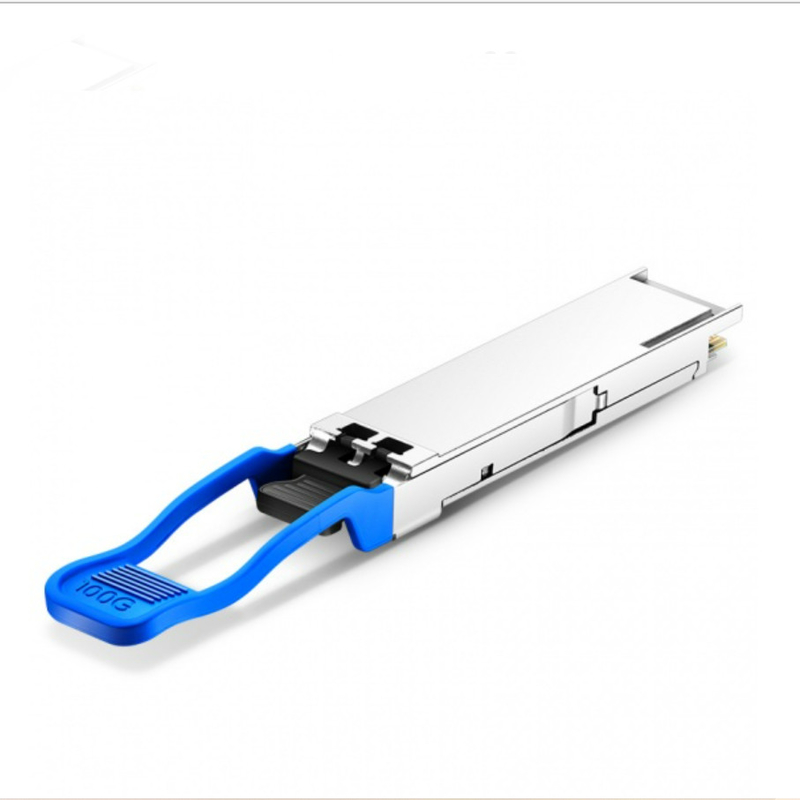

100Gb QSFP28 LR4 Optik 1310nm Fiber Alıcı-Verici 10KM Mellanox Alıcı-Verici Modülü
Özellik
– Çalışırken takılabilir QSFP28 MSA formu
faktör
– IEEE 802.3ba ile uyumlu
100GBASE-LR4 ve IEEE 802.3bm
CAUI-4
– Tekli Mod için 10 km'ye kadar erişim
Elyaf (SMF)
– Tek +3.3V güç kaynağı
– Çalışma durumu sıcaklığı
0-70ºC
– 4x25.78Gb/sn DFB tabanlı LAN-WDM
verici
– 4x25.78Gb/sn yeniden zamanlanmış elektrik
arayüz
– Maksimum güç tüketimi
< 3.5W
– Dubleks LC prizleri
– RoHS uyumlu
– SFF-8636 uyumlu DDM işlevleri
– Uygulamalar:
• 100GBASE-LR4 100G Ethernet
• Mellanox InfiniBand için Kalifiye
EDR uçtan uca sistem
| Oran |
100 GRAM |
| dalga boyu |
1310 nm |
| yok olma oranı |
>4dB
|
| DDMI |
Evet |
| Başvuru |
Infiniband 100G EDR |
100GQSFP28 Mellanox®100Gb/s optik alıcı-verici, 10 km'ye kadar 100 Gigabit Ethernet bağlantılarında kullanılmak üzere tasarlanmıştır
tek modlu fiber.Ayrıca Mellanox InfiniBand EDR uçtan uca sistemlerde kullanım için uygundur.bu
alıcı-verici QSFP28 MSA, IEEE 802.3ba 100GBASE-LR4 ve IEEE 802.3bm CAUI-4 ile uyumludur.
I üzerinden dijital teşhis işlevleri mevcuttur.
QSFP28 tarafından belirtildiği gibi 2C arayüzü.
Modül, 25 Gb/sn elektrik verisinin 4 giriş kanalını 4 kanal LAN WDM optik'e dönüştürür
sinyalleri ve daha sonra bunları 100Gb/s optik iletim için tek bir kanalda çoğullar.Tersine, üzerinde
alıcı tarafı modülün 100Gb/s optik LAN WDM girişini 4 optik sinyale ayrıştırır ve
daha sonra bunları 4 çıkış kanalına dönüştürür
SSS
S1.Optik Alıcı-Vericileriniz orijinal mi?
A1.Evet, tüm optik alıcı-vericilerimiz %100 orijinal garantilidir!
Q2.SFP'nin kalitesini nasıl garanti ediyorsunuz?
A2.We profesyonel test ekipmanları ve QC ekibimiz var.Her birim, göndermeden önce mükemmel performansla tamamen test edilecektir.
S3.Ürünün herhangi bir kalite sorunu olduğunu tespit edersem ne yapacaksınız?
A3.Her satışı risksiz para iade garantimizle destekliyoruz!10 yılı aşkın süredir müşterilerine hizmet veren iyi niyetli bir firmadan güvenle satın alabilirsiniz!Hayalimiz 100 yıllık ünlü bir işletme kurmak!
S4.Ticaret şartları nelerdir?
A4.Lead Süresi: Ödemenizi onayladıktan 1 gün sonra (Stokta, bunları tamamen test etmek için 1 güne ihtiyacımız var)
Ödeme süresi: Western Union, T/T, Alipay, Escow, Money Gram
1 yıl garanti
S5.uyumlu olanlar var mı?
A5.Evet, kendi markamız var: Her türlü spesifikasyonda 1X9, SFP, XFP, SFP+, BIDI dahil olmak üzere Top-trans.
Modül, 25 Gb/sn elektrik verisinin 4 giriş kanalını 4 kanal LAN WDM optik'e dönüştürür
sinyalleri ve daha sonra bunları 100Gb/s optik iletim için tek bir kanalda çoğullar.Tersine, üzerinde
alıcı tarafı modülün 100Gb/s optik LAN WDM girişini 4 optik sinyale ayrıştırır ve
daha sonra bunları 4 çıkış kanalına dönüştürür
Mellanoks
®
100 Gb/sn optik alıcı-verici, 10 km'ye kadar 100 Gigabit Ethernet bağlantılarında kullanılmak üzere tasarlanmıştır
tek modlu ber.Ayrıca Mellanox InniBand EDR uçtan uca sistemlerde kullanım için uygundur.bu
alıcı-verici QSFP28 MSA, IEEE 802.3ba 100GBASE-LR4 ve IEEE 802.3bm CAUI-4 ile uyumludur.
I üzerinden dijital teşhis işlevleri mevcuttur.
2
QSFP28 tarafından belirtildiği gibi C arayüzü
Mellanoks
®
100 Gb/sn optik alıcı-verici, 10 km'ye kadar 100 Gigabit Ethernet bağlantılarında kullanılmak üzere tasarlanmıştır
tek modlu ber.Ayrıca Mellanox InniBand EDR uçtan uca sistemlerde kullanım için uygundur.bu
alıcı-verici QSFP28 MSA, IEEE 802.3ba 100GBASE-LR4 ve IEEE 802.3bm CAUI-4 ile uyumludur.
I üzerinden dijital teşhis işlevleri mevcuttur.
2
QSFP28 tarafından belirtildiği gibi C arayüzü
Mellanoks
®
100 Gb/sn optik alıcı-verici, 10 km'ye kadar 100 Gigabit Ethernet bağlantılarında kullanılmak üzere tasarlanmıştır
tek modlu ber.Ayrıca Mellanox InniBand EDR uçtan uca sistemlerde kullanım için uygundur.bu
alıcı-verici QSFP28 MSA, IEEE 802.3ba 100GBASE-LR4 ve IEEE 802.3bm CAUI-4 ile uyumludur.
I üzerinden dijital teşhis işlevleri mevcuttur.
2
QSFP28 tarafından belirtildiği gibi C arayüzü
Mellanoks
®
100 Gb/sn optik alıcı-verici, 10 km'ye kadar 100 Gigabit Ethernet bağlantılarında kullanılmak üzere tasarlanmıştır
tek modlu ber.Ayrıca Mellanox InniBand EDR uçtan uca sistemlerde kullanım için uygundur.bu
alıcı-verici QSFP28 MSA, IEEE 802.3ba 100GBASE-LR4 ve IEEE 802.3bm CAUI-4 ile uyumludur.
I üzerinden dijital teşhis işlevleri mevcuttur.
2
QSFP28 tarafından belirtildiği gibi C arayüzü
©2018 Mellanox Teknolojileri.Tüm hakları Saklıdır.
†
Sadece gösterim amaçlıdır.Gerçek ürünler değişebilir.
Mellanoks
®
100 Gb/sn optik alıcı-verici, 10 km'ye kadar 100 Gigabit Ethernet bağlantılarında kullanılmak üzere tasarlanmıştır
tek modlu ber.Ayrıca Mellanox InniBand EDR uçtan uca sistemlerde kullanım için uygundur.bu
alıcı-verici QSFP28 MSA, IEEE 802.3ba 100GBASE-LR4 ve IEEE 802.3bm CAUI-4 ile uyumludur.
I üzerinden dijital teşhis işlevleri mevcuttur.
2
QSFP28 MSA tarafından belirtildiği gibi C arayüzü.
Modül, 25 Gb/sn elektrik verisinin 4 giriş kanalını 4 kanal LAN WDM optik'e dönüştürür
sinyalleri ve daha sonra bunları 100Gb/s optik iletim için tek bir kanalda çoğullar.Tersine, üzerinde
alıcı tarafı modülün 100Gb/s optik LAN WDM girişini 4 optik sinyale ayrıştırır ve
daha sonra bunları 4 çıkış kanalı elektrik verisine dönüştürür.
Titiz üretim testleri, kullanıma hazır en iyi kurulum deneyimini, performansı ve
dayanıklılık.
Tablo 1 - Mutlak Maksimum Derecelendirmeler
Parametre Sembol Asgari Maksimum Birimler
Depolama sıcaklığı Ts -40 85 °C
Çalışma durumu sıcaklığı T
operasyon 0 70 °C
Maksimum besleme gerilimi V
cc -0.5 3.6 V
Bağıl nem (yoğuşmasız 85 %
Hasar eşiği, her şerit TH
d
5.5 --- dBm
Tablo 2 - Önerilen Çalışma Koşulları ve Güç Kaynağı Gereksinimleri
Parametre Sembol Asgari Tipik Maksimum Birimler
Besleme gerilimi VccRx, Vcc1, VccTx 3.135 --- 3.465 V
Veri hızı, her şerit --- -100 sayfa/dk 25.78125 + 100 sayfa/dk Gb/sn
G.652 dereceli bağlantı mesafesi
şerbet
Lmaks --- --- 10 km
MMA1L10-CR
- Çalışırken takılabilir QSFP28 MSA formu
faktör
- IEEE 802.3ba ile uyumlu
100GBASE-LR4 ve IEEE 802.3bm
CAUI-4
- Tekli Mod için 10 km'ye kadar erişim
Elyaf (SMF)
- Tek +3.3V güç kaynağı
- Çalışma durumu sıcaklığı
0-70ºC
- 4x25.78 Gb/sn DFB tabanlı LAN-WDM
verici
- 4x25.78Gb/sn yeniden zamanlanmış elektrik
arayüz
- Maksimum güç tüketimi
< 3.5W
- Dubleks LC prizleri
- RoHS uyumlu
- SFF-8636 uyumlu DDM işlevleri
- Uygulamalar:
• 100GBASE-LR4 100G Ethernet
• Mellanox InfiniBand için Kalifiye
