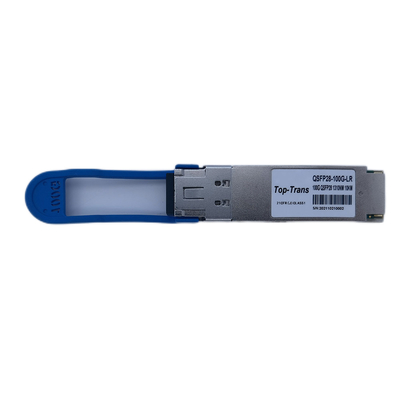

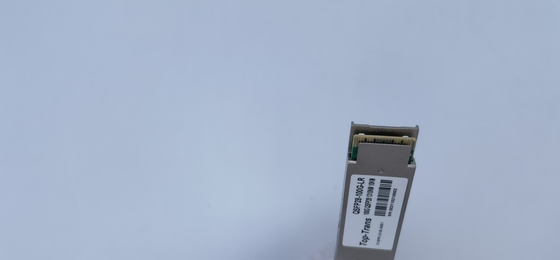

Arista QSFP28 100G PAM4 Tek Lambda Optik 10KM SMF LC Dubleks QSFP-100G-LR1

100G Tek Lambda, MSA grubu tarafından QSFP28 100G optikleri için geliştirilen ve mevcut 100G SR4, LR4, CWDM4 ve PSM4'ü kullanan operatörlerin yüksek maliyetli operasyonlarını azaltmak için tasarlanan yeni teknolojidir.100G Tek Lambda, 4*25G NRZ elektrik sinyalini dişli kutusu DSP çipiyle 1*100G PAM4 Tek lambda lazere bağlamak için PAM4 optik modülasyonunu kullanır.Tek lambda PAM4 modülasyonu, mux/demux karmaşıklığını büyük ölçüde basitleştirir ve dört 25G sinyalini 100G bağlantısına entegre eder ve maliyetli optik bileşenleri azaltır.

100G Lambda optikleri, 1310nm'lik tek dalga boyunu ve PAM4 50GBaud modülasyonunu kullanır, böylece aynı QSFP-DD 400G optikleriyle uyumluluğa olanak tanır.Örneğin, QSFP-DD PLR4 Optics, 1310NM 100G PAM4 50GBaud optik sinyalinin 4 paralel bağlantısını kullanır, Breakout kablolarıyla dört adet 100G-LR Tek lambda QSFP28 100G Optiğine bağlanabilir ve 100G'den 400G'ye sorunsuz geçiş sağlar.

Arista uyumlu QSFP28 100G LR1 Alıcı-Vericiler herhangi bir Arista 100G QSFP bağlantı noktasına takılabilir.Elektrik konnektörü arayüzü, mevcut tüm eski QSFP28 100G modülleriyle aynı olan 4 * 25G NRZ'dir.Ancak, 100G LR4 mux/demux 4 * 25G NRZ optik sinyalinin tek bir fibere dönüştürülmesi gibi değil, QSFP28 100G LR1 Alıcı-Vericileri, 4 * 25G NRZ elektrik sinyallerini 1 * 100G PAM4 optik sinyale dönüştürmek ve çiftleri tek bir sinyale dönüştürmek için bir dişli kutusu çipi kullanır iletim için dalga boyu lazeri (veya "lambda").Farklı optik modülasyon nedeniyle QSFP28 100G LR1 modülleri eski 100G LR4 modülüyle birlikte çalışmayacaktır.

Top-Trans QSFP28 100G PAM4 LR1 optikleri, 1310 nm merkez dalga boyunda 50 GBaud'luk tek lambda sinyali kullanır ve G.652 tek modlu fiber aracılığıyla 10 km'ye kadar bağlantı uzunluklarını destekler.Top-Trans QSFP28 100G PAM4 LR1 optikleri, PAM4 optik modülasyonunu ve FEC'yi kullanır ve MSA QSFP28 100GBASE-LR Tek Lambda ile tamamen uyumludur.QSFP28 100G PAM4 LR1 optikleri, yakındaki altyapıyı 10 km içinde birbirine bağlamak için fiber bağlantısını genişletebilir ve kampüs ve veri merkezi ağı için omurganın çekirdeğe veya omurga/omurgaya veya DCI vb.'ye ara bağlantısı için ideal olabilir.

QSFP28'İN Temel Özellikleri

• QSFP28 MSA Uyumlu

• 53.125Gbps Baud HIZINI Destekleyin

• 100G Lambda 100GBASE-LR

• FEC ile tek modlu fiber (SMF) üzerinde 10 km'ye kadar iletim

• Çalışma durumu sıcaklığı:0-70°C

• PAM4 Modülasyonu, 1x100G PAM4 Lazere 4x25G PAM4 elektrik sinyali

• Tek +3,3V güç kaynağı, Maksimum güç tüketimi 4,5W

• Çalışma durumu sıcaklığı: 0~70C

• RoHS uyumlu

• MTP/MPO Bağlantı Kablosu aracılığıyla 400GBASE-PLR4 PAM4 Optik ile ara bağlantı

​

BaşvuruQSFP28'İN

• 100GBASE-LR Ethernet​

• 400GBASE-PLR4 ila 4 paralel 100GBASE-LR

​

​Uyumlu platformQSFP28'İN

Arista 7050X3, 7050X4, 7358X4, 7060X, 7260X, 7130, 7170, 7280R, 7280R3, 7300X, 7388X5, 7368X4, 7500R, 7500R3, 7800R3

ParametrelerQSFP28'İN

SSSQSFP28'İN

• Bağlantı noktasının 400G'den 4x100G'ye bölünmesine ihtiyacımız var. Ne sağlayabilirsiniz?

​

400G'den 4*100G'ye kadar DR-500M, FR-2KM, LR-10KM için koparma fiber bağlantı uzunluğunu sunuyoruz

4 * QSFP28-100G-LR1 ile QSFPDD-400G-PLR4

4 * QSFP28-100G-FR1 ile QSFPDD-400G-FR4

4 * QSFP28-100G-DR1 ile QSFPDD-400-DR4

8 çekirdekli MTP/MPO ile 2 çekirdekten 4'üne LC Dubleks Koparma Kablosu aracılığıyla

• QSFP28 modülünüzü Huawei CE16800 anahtarlarda kullanabilir miyim?

​
Evet, Huawei uyumluluğu geçmiş müşterilerimizin en popüler talebidir.
Optiklerimiz Huawei Cloud Engine anahtarları üzerinde çalışmayı garanti edecektir.

​

• Optikleriniz QSFP28 LR4 ile birlikte çalışabilir mi?

​

Hayır, LR4 4*25G NRZ kullandığında ancak bu LR1 1*100G PAM4 kullandığında optik modülasyonları farklıdır.

• Optiklerinizin fiber bağlantımızı tatmin etmediğini, kritik sinyal kayıpları oluştuğunu tespit edersem ne olur?

​

Optiklerimiz, hata dedektörü ve göz şeması üzerinde parametre ve performans testi üzerinde sıkı kalite kontrol kontrolü yoluyla yeni yeni bileşenler kullanılarak üretilmektedir.Yeterlilik oranı %99,9'un üzerinde

Garanti kapsamında herhangi bir kalite kusuru meydana gelirse, derhal değiştirme/onarım hizmetini ayarlayacağız
