Ürün ayrıntıları:
|
| Satıcı adı: | CISCO | Form faktörü: | QSFP28 100G ve 40G |
|---|---|---|---|
| Merkez Dalga Boyu: | 855nm, 908nm | İletim Mesafesi: | 100m |
| Sıcaklık: | +10°C ila +70°C | Ağırlık: | Parça başına 0.06 KG |
| Garanti: | 1 yıl | Modülasyon Formatı: | NRZ |
| Protokol: | EEE 802.3bm, QSFP28 MSA, SFF-8665, SFF-8636, CPRI, eCPRI | ||
| Vurgulamak: | 100G QSFP28 Optik Alıcı-Verici,40GBASE QSFP28 Optik Alıcı-Verici,SR BiDi 100G QSFP28 Modülü |
||
Cisco QSFP-40/100-SRBD 10-3317-01 40GBASE ve 100G QSFP28 SR-BiDi Alıcı-Verici
Cisco QSFP-40/100-SRBDAlıcı-Vericiye Genel Bakış
Sunucu etkinliğindeki artışlar, sanallaştırılmış sunuculardaki uygulama yoğunluğu ve sunucular arasında düşük gecikmeli doğu-batı bağlantılarına yönelik talep nedeniyle veri merkezi trafiği büyümeye devam ediyor.Popüler QSFP+ 40Gb çift yönlü (BiDi) alıcı-verici piyasaya sürüldüğünde, veri merkezi operatörlerinin ilk kez fiber kablo altyapısını değiştirmeye gerek kalmadan 10Gb'den 40Gb'ye yükseltmelerini sağladı.Hem 40Gb hem de 100Gb çalışma modlarına sahip yeni nesil çift hızlı BiDi, aynı avantajları ve daha fazlasını sunar.
Cisco QSFP 40/100 Gb çift hızlı BiDi alıcı-verici, sırasıyla OM3 ve OM4 çok modlu fiber üzerinden 100 m ve 150 m erişimiyle eşleşen 40 Gb BiDi olarak işlev görebilir.100Gb modunda, çift hızlı BiDi'nin erişimi OM3 ve OM4'te sırasıyla 70m ve 100m'dir.Her iki modda da BiDi erişim, SR4 muadili ile eşleşir.
Bu iki çalışma moduna sahip tek bir alıcı-verici olarak Cisco çift hızlı BiDi, veri merkezi operatörlerinin 10 Gb'den 40 Gb veya 100 Gb Ethernet bağlantısına geçiş veya geçiş için mevcut çift yönlü LC bağlantılı MMF altyapılarını yeniden kullanmalarını sağlar. 40Gb'den 100Gb'ye.
t için parametrelero Cisco QSFP28 100G Optik Alıcı-Verici:
| Elyaf Türü | OM3 veya OM4 Çok Modlu Kablo |
| bağlayıcı | Dubleks LC konektörü |
| Gönderme ve Alma Dalga Boyu (nm) | 840nm ila 860nm |
|
Modal Bant Genişliği (MHz*km)*1 |
2000 (OM3) 4700 (OM4) 4700 (OM5) |
| Sekme Rengini Çek | Gri |
| Lazerler ve TIA | VCSEL ve PIN |
| Tx Gücü |
100G Veri hızı için -6 ila +4dBm 40G Veri hızı için -4 ila +5dBm |
|
Rx Hassasiyeti |
-7,9 ila +4dBm100G Veri hızı için 40 için -6 ila +5dBmG Veri hızı |
| yok olma oranı | 2.0 dB |
| Güç tüketimi | 3.5W |
| Tek Güç Kaynağı | 3,3 V |

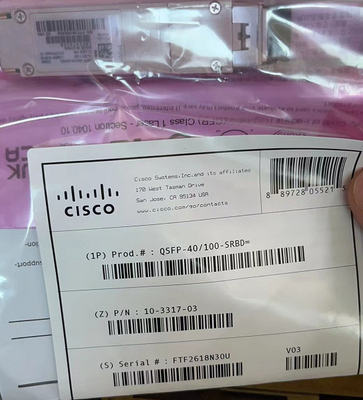

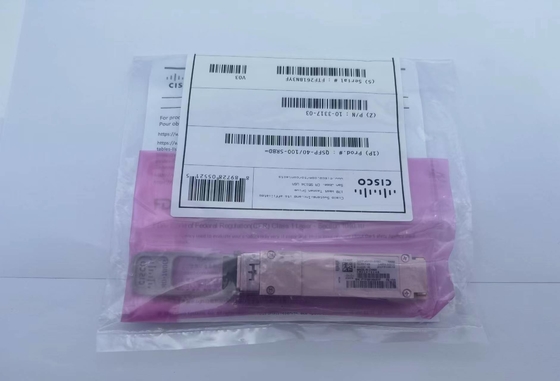

Cisco QSFP28 100G ve 40G Q için FotoğrafSFP-40/100-SRBDalıcı-verici
Cisco QSFP28 100G optik modüllerin özellikleri ve faydaları
● 40 Gb ve 100 Gb çift hız özelliği
● 40Gb QSFP+ BiDi ile geriye dönük uyumluluk
● QSFP28 form faktörü
● 10Gb SR ve 40Gb BiDi ile aynı, çift yönlü LC bağlantılı MMF fiber altyapısı üzerinden çalışır
● Yerleşik ileri hata düzeltme
● PAM4 optik modülasyonu
● Çift yönlü optik teknoloji
● 10Gb SR veya 40Gb BiDi'den 100Gb'ye artımlı yükseltmeyi etkinleştirir
Cisco'nun 40Gb BiDi teknolojisi ile geriye dönük uyumlu
Yalnızca Cisco, QSFP28 form faktöründe yerel 40Gb BiDi alıcı-vericilerle geriye dönük uyumluluk sunar.
Doğal 40Gb BiDi gibi, çift hızlı 40/100 Gb BiDi, 850nm ve 910nm nominal dalga boyları ve her iki uçta izole edilmiş Tx ve Rx kanallarında pasif dalga boyu bölmeli çoğullama (WDM) filtreleri kullanarak her iki fiberde çift yönlü olarak iletir.40 Gb modunda, toplam 40 Gb bant genişliği için her fiberde 20 Gb NRZ kanalları iletir ve alır.
100 Gb modunda, toplam 100 Gb bant genişliği için 50 Gb PAM4 kanallarını çalıştırır.PAM4 teknolojisi, 25Gbaud hızlarında sinyalleme ile 50Gb veri hızı sağlar.40/100G BiDi, sinyali QSFP28 form faktörüne özgü 4x25G formatından optik alan için 2x50Gb formatına çevirmek için bir dişli kutusu içerir.Ayrıca, bit hata oranını azaltmak için yerleşik ileri hata düzeltme (FEC) kullanır.Bu, mevcut nesil verici ve alıcı teknolojisini kullanmayı mümkün kılar.
Çift hızlı 40/100 Gb BiDi, şu anda veri merkezi mimarilerinde 10 Gb veya 40 Gb bağlantılar çalıştıran Cisco müşterilerine birden çok geçiş seçeneği sunar.Operatörler, ağ ekipmanını birer birer yükselterek, programlarda ve bütçelerde esneklik sağlayabilir.
