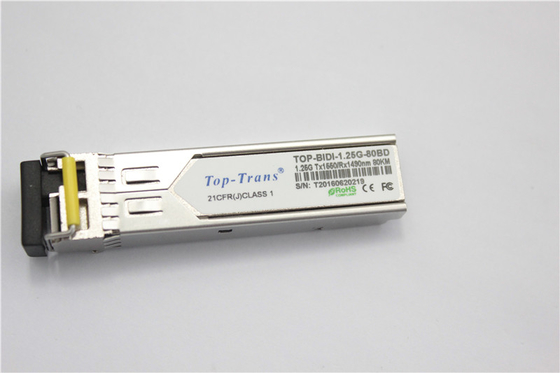

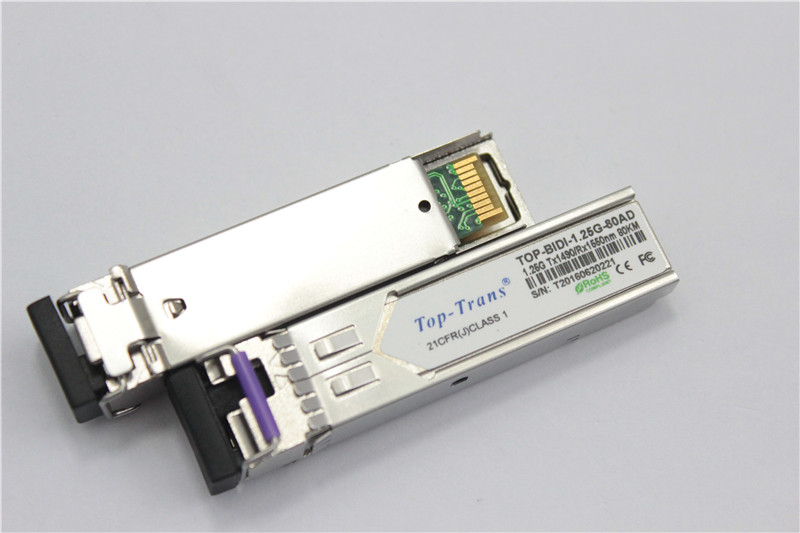

Toptrans BIDI 1.25G-80AD/BD SFP Optik Alıcı-Verici 80KM Rohs

●1,25 Gb/s'ye kadar veri bağlantısı

●DFB lazer verici

●PIN fotoğraf dedektörü

●80KMon9/125μmSMF'ye kadar

●Çalışırken takılabilir SFP ayak izi

●BIDILC/UPC tipi takılabilir optik arayüz

●Düşük güç tüketimi

●Daha düşük EMI için metal muhafaza

●RoHS uyumlu ve kurşunsuz

●Tek+3.3V güç kaynağı

●Destek Dijital Teşhis İzleme arayüzü

●SFF-8472 ile uyumlu

●Kasa çalışma sıcaklığı Ticari:0°C ila +70°C

Uzatılmış:-10°C ila +80°C

Endüstriyel:-40°Cto+85°C

UYGULAMALAR

●Anahtar Arayüzüne Geç

●Hızlı Ethernet

●Anahtarlı Arka Plan Uygulamaları

●Yönlendirici/Sunucu Arayüzü

●Diğer Optik Bağlantılar

STANDART

● SFP+MSA Uyumlu

● SFF-8472reversion9.5 uyumlu

● IEEE802.3-2005 uyumlu

● Telcordia GR-468-CORE uyumlu

Dijital Tanı Fonksiyonlar

SFP 1.25G 80KM 1310&1550 alıcı-vericiler, SFPMSA'da tanımlandığı gibi 2 kablolu seri iletişim protokolünü destekler.Bu

Aynı elektriksel özelliklere sahip GBIC standardında tanımlanan E2PROM ile çok yakından ilişkilidir.

Standart SFP seri kimliği, alıcı-vericinin yeteneklerini tanımlayan tanımlama bilgilerine erişim sağlar, standart

arayüzler, üretici ve diğer bilgiler.

Ek olarak, SFP 1.25G 80KM 1310&1550 alıcı-vericiler, benzersiz bir gelişmiş dijital teşhis izleme arayüzü sağlar,

alıcı-verici sıcaklığı, lazer önyargı akımı, iletilen gibi cihaz çalışma parametrelerine gerçek zamanlı erişim sağlar

optik güç, alınan optik güç ve alıcı-verici besleme voltajı.Ayrıca sofistike bir alarm sistemi tanımlar ve

belirli çalışma parametreleri fabrikada ayarlanmış normal aralığın dışında olduğunda son kullanıcıları uyaran uyarı bayrakları.

SFPMSA, E2PROM'da 8 bitte 2 kablolu seri arabirim üzerinden erişilebilen 256 baytlık bir bellek haritası tanımlar.

address1010000X(A0h).Dijital tanı izleme arabirimi, 8 bitlik 1010001X(A2h) adresini kullanır, bu nedenle

orijinal olarak tanımlanan seri kimlik hafıza haritası değişmeden kalır.Arayüz ile aynıdır ve bu nedenle tamamen geriye dönüktür.

hem GBIC Spesifikasyonu hem de SFP Çoklu Kaynak Anlaşması ile uyumludur.

İşletim ve teşhis bilgileri, bir Dijital Teşhis Alıcı-Verici Denetleyicisi (DDTC) tarafından izlenir ve raporlanır.

2 telli seri arabirim üzerinden erişilen alıcı-vericinin içinde.Seri protokol etkinleştirildiğinde, seri

saat sinyali (SCL,ModDef1) ana bilgisayar tarafından üretilir.Pozitif kenar, verileri SFP alıcı-vericisine şu

E2PROM'un yazmaya karşı korumalı olmayan bölümleri.Negatif kenar, SFP alıcı-vericisinden gelen verileri izler. Seri

veri sinyali(SDA,ModDef2) seri veri aktarımı için çift yönlüdür.Ana bilgisayar, işaretlemek için SCL ile birlikte SDA'yı kullanır.

seri protokol aktivasyonunun başlangıcı ve bitişi.Bellekler, adreslenebilen 8 bitlik veri kelimelerinin bir dizi halinde düzenlenmiştir.

tek tek veya sırayla.

TOP-BIDI-1.25G-80AD/BD için dijital tanılama, varsayılan olarak Dahili olarak kalibre edilir.
