Ürün ayrıntıları:
|
| Veri hızı: | 1.25G | Güç kaynağı: | 3.3V |
|---|---|---|---|
| Sıcaklık: | 0°C ila +70°C | Ortam türü: | SMF |
| Mesafe: | 10KM | Oran: | 1.25G |
| dalga boyu: | 1310nm/1550nm | Başvuru: | Anahtar Arayüzüne geçin ve vb. |
| Vurgulamak: | 10Km 1.25G SFP Alıcı-Verici,1550nm 1310nm Çok Modlu Fiber Modül,Çok Modlu sfp 1.25 g 1310nm 10km |
||

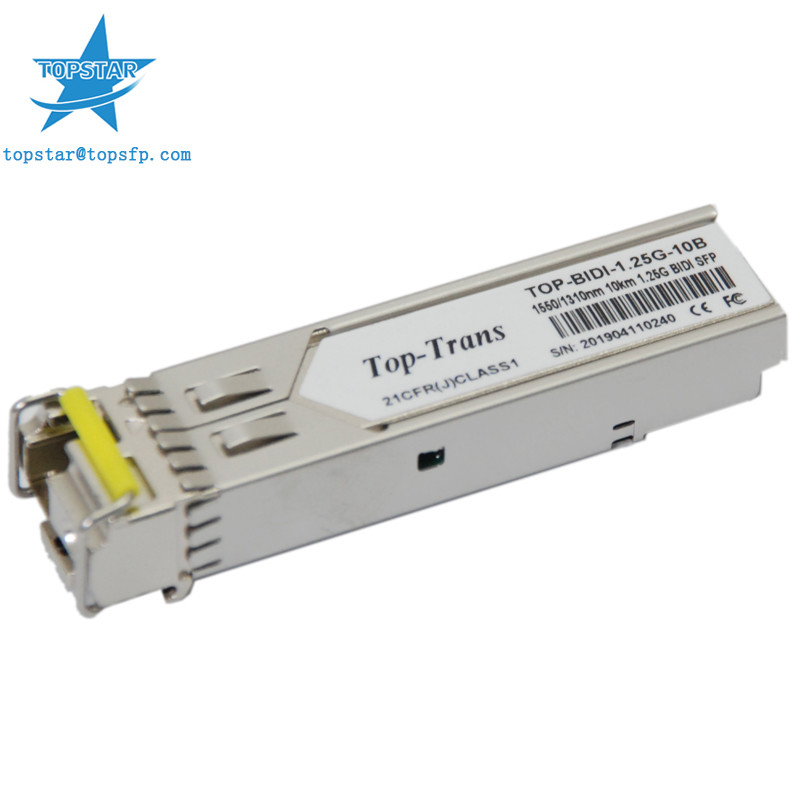

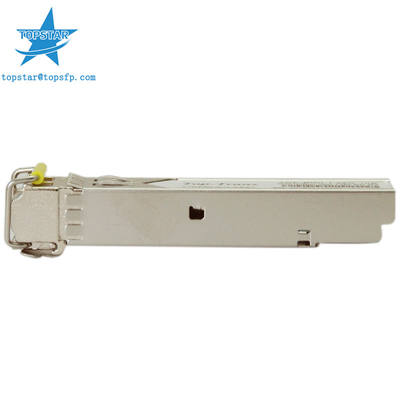

1.25G Optik Alıcı-Verici 10Km 1550/1310nm Çok Modlu Fiber SFP Modülü
OptikModül 10Km 1550/1310nm Özellikler:
1,25 Gb/s'ye kadar veri bağlantıları
TOP-BIDI-1.25G-10AD/BD için FP lazer vericisi
TOP-BIDI-1.25G-10AD/BD için DFB lazer verici
PIN fotoğraf dedektörü
9/125μm SMF'de 10 km'ye kadar
Çalışırken takılabilir SFP ayak izi
BIDI LC/UPC tipi takılabilir optik arayüz
Düşük güç kaybı
Daha düşük EMI için metal muhafaza
RoHS uyumlu ve kurşunsuz
Tek +3.3V güç kaynağı
Dijital Teşhis İzleme arayüzünü destekleyin
SFF-8472 ile uyumlu
Kasa çalışma sıcaklığı Ticari: 0°C ila +70°C Genişletilmiş: -10°C ila +80°C Endüstriyel: -40°C ila +85°C
UYGULAMALAR
Anahtar Arayüzüne Geç
Hızlı internet
Anahtarlı Geri Düzlem Uygulamaları
Yönlendirici/Sunucu Arayüzü
Diğer Optik Bağlantılar
STANDART
SFP+ MSA Uyumlu
SFF-8472 reversiyonu 9.5 uyumlu
IEEE802.3-2005 uyumlu
Telcordia GR-468-CORE uyumlu
FCC 47 CFR Bölüm 15, B Sınıfı uyumlu
Optik Modül 10km BİDİŞartname
| Elyaf Türü | SMF |
|
endüstriyel sıcaklık |
-40°C ila +85°C |
|
Güç kaynağı |
3.3V |
|
Mesafe |
10Km |
|
Form faktörü |
SFP |
|
dalga boyu |
1310/1550 nm |
|
sertifika |
CE |
|
Optik Yok Olma Oranı |
9dB |
|
Genişletilmiş Sıcaklık |
-10°C ila +80°C |
SFP 1.25G 10KM 1310&1550 optik alıcı-vericiler, tek modlu veri iletişimi için optik arayüzler için tasarlanmıştır
fiber (SMF). Alıcı-verici tasarımları, müşterilere en iyisini sağlamak için yüksek performans ve uygun maliyetli olacak şekilde optimize edilmiştir.
telekom uygulamaları için çözümler.
SFP 1.25G 10KM 1310&1550 alıcı-vericiler, SFP MSA'da tanımlandığı gibi 2 kablolu seri iletişim protokolünü destekler.Bu
Aynı elektriksel özelliklere sahip GBIC standardında tanımlanan E2PROM ile çok yakından ilişkilidir.
Standart SFP seri kimliği, alıcı-vericinin yeteneklerini tanımlayan tanımlama bilgilerine erişim sağlar, standart
arayüzler, üretici ve diğer bilgiler.
Ek olarak, SFP 1.25G 10KM 1310&1550 alıcı-vericiler, benzersiz bir gelişmiş dijital teşhis izleme arabirimi sağlar,
alıcı-verici sıcaklığı, lazer önyargı akımı, iletilen gibi cihaz çalışma parametrelerine gerçek zamanlı erişim sağlar
optik güç, alınan optik güç ve alıcı-verici besleme voltajı.Ayrıca sofistike bir alarm sistemi tanımlar ve
belirli çalışma parametreleri fabrikada ayarlanmış normal aralığın dışında olduğunda son kullanıcıları uyaran uyarı bayrakları.
SFP MSA, E2PROM'da 8 bit adresinde 2 kablolu seri arabirim üzerinden erişilebilen 256 baytlık bir bellek haritası tanımlar.
1010000X (A0h).Dijital diyagnostik izleme arayüzü, 1010001X (A2h) 8 bitlik adresi kullanır, bu nedenle orijinal
tanımlanan seri kimlik hafıza haritası değişmeden kalır.Arayüz aynıdır ve bu nedenle her ikisiyle de tamamen geriye dönük uyumludur.
GBIC Spesifikasyonu ve SFP Çoklu Kaynak Sözleşmesi.
Çalıştırma ve teşhis bilgileri, bir Dijital Teşhis Alıcı-Verici Denetleyicisi (DDTC) tarafından izlenir ve raporlanır.
2 telli seri arabirim üzerinden erişilen alıcı-vericinin içinde.Seri protokol etkinleştirildiğinde, seri saat
sinyali (SCL, Mod Def 1) ana bilgisayar tarafından üretilir.Pozitif kenar, verileri SFP alıcı-vericisine bu segmentlere gönderir
Yazmaya karşı korumalı olmayan E2PROM.Negatif kenar, SFP alıcı-vericisinden gelen verileri izler.seri veri sinyali
(SDA, Mod Def 2) seri veri aktarımı için çift yönlüdür.Ana bilgisayar, başlangıç ve bitişi işaretlemek için SCL ile birlikte SDA'yı kullanır
seri protokol aktivasyonu.Bellekler, tek tek veya tek tek adreslenebilen bir dizi 8 bitlik veri kelimesi olarak düzenlenir.
sırayla.
TOP-BIDI-1.25G-10AD/BD için dijital tanılama, varsayılan olarak Dahili olarak kalibre edilir.
