Ürün ayrıntıları:
|
| Veri hızı: | 10g | sıcaklık: | -5°C ila 70°C |
|---|---|---|---|
| bağlayıcı: | LC | Uygulamalar: | 10G Ethernet |
| Güç kaynağı: | 3.3V | Mesafe: | 10KM |
| Model numarası: | FTLX1471D3BCL | dalga boyu: | 1310 nm |

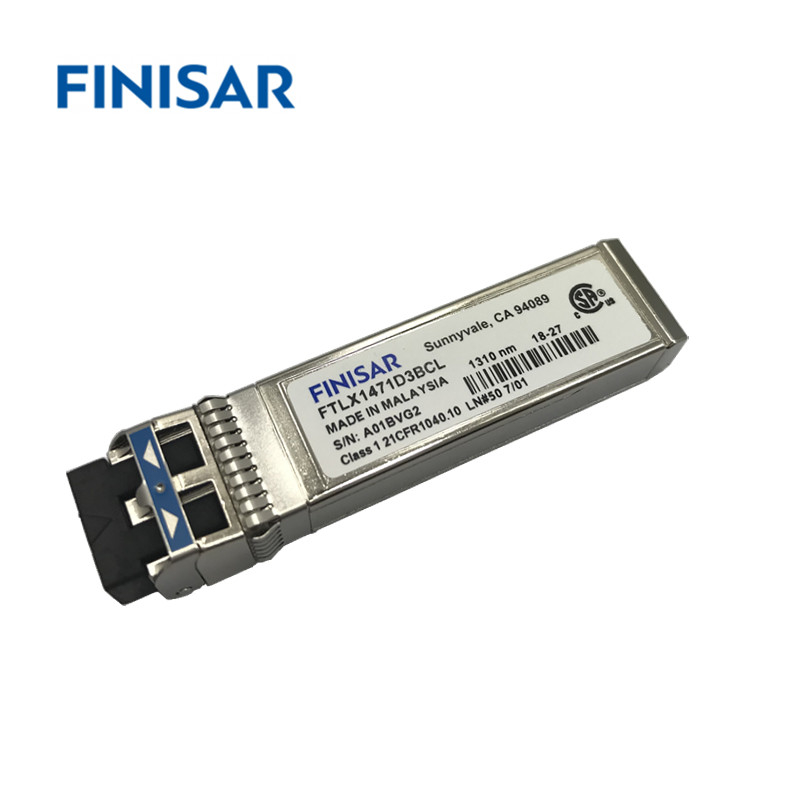

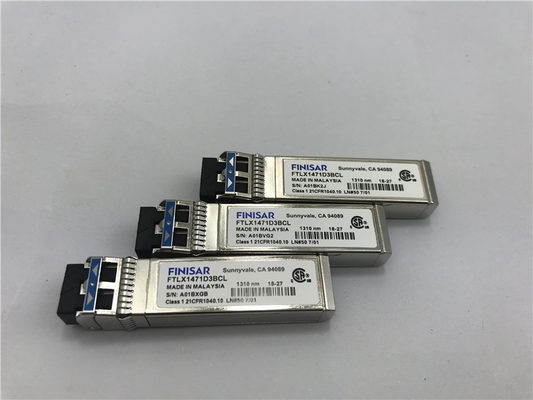

Finisar FTLX1471D3BCL Modülleri 10G Alıcı-Verici 10Km 1310nm SFP Fiber
FTLX1471D3BCL OptikModülÖzellikler:
Çalışırken takılabilir SFP+ ayak izi
• 9,95 ila 10,5 Gb/sn bit hızlarını destekler*
• Güç kaybı < 1W
• RoHS-6 uyumlu (kurşunsuz)
• Ticari sıcaklık aralığı -5°C ila 70°C
• Tek 3.3V güç kaynağı
• Maksimum bağlantı uzunluğu 10 km
• Soğutmasız 1310nm DFB lazer
• Alıcı sınırlayıcı elektrik arayüzü
• Dubleks LC konektörü
• Yerleşik dijital teşhis işlevleri
UYGULAMALAR
• 10GBASE-LR/LW 10G Ethernet
• 1200-SM-LL-L 10G Fiber Kanal
Dijital Teşhis Fonksiyonları
Finisar FTLX1471D3BCL SFP+ alıcı-vericileri, SFP MSA1'de tanımlandığı gibi 2 kablolu seri iletişim protokolünü destekler.BT
aynı elektriksel özelliklere sahip GBIC standardında tanımlanan E2 PROM ile çok yakından ilişkilidir.standart SFP
seri kimlik, alıcı-vericinin yeteneklerini, standart arayüzlerini,
üretici ve diğer bilgiler.Ek olarak, Finisar SFP+ alıcı-vericileri, gelişmiş bir dijital teşhis izleme sağlar
alıcı-verici sıcaklığı, lazer önyargı akımı gibi cihaz çalışma parametrelerine gerçek zamanlı erişim sağlayan arayüz,
iletilen optik güç, alınan optik güç ve alıcı-verici besleme voltajı.Ayrıca sofistike bir alarm sistemi tanımlar.
ve belirli çalışma parametreleri fabrikada ayarlanmış normal aralığın dışında olduğunda son kullanıcıları uyaran uyarı bayrakları.bu
SFP MSA, E2 PROM'da 8 bit adresinde 2 kablolu seri arabirim üzerinden erişilebilen 256 baytlık bir bellek eşlemi tanımlar
1010000X (A0h).Dijital diyagnostik izleme arayüzü, 1010001X (A2h) 8 bitlik adresi kullanır, bu nedenle orijinal
tanımlanan seri kimlik hafıza haritası değişmeden kalır.Arayüz aynıdır ve bu nedenle her ikisiyle de tamamen geriye dönük uyumludur.
GBIC Spesifikasyonu ve SFP Çoklu Kaynak Sözleşmesi.Arayüzün tamamı Finisar Uygulama Notunda açıklanmıştır.
AN2030: "SFP Optik Alıcı-Vericiler için Dijital Teşhis İzleme Arayüzü".İşletim ve teşhis bilgileri,
Erişilen alıcı-verici içindeki bir Dijital Teşhis Alıcı-Verici Denetleyicisi (DDTC) tarafından izlenir ve raporlanır.
2 kablolu seri arabirim aracılığıyla.Seri protokol etkinleştirildiğinde, seri saat sinyali (SCL, Mod Def 1) tarafından üretilir.
Göçebe.Pozitif kenar, verileri SFP alıcı-vericisine E2 PROM'un yazılmayan bölümlerine gönderir.
korumalı.Negatif kenar, SFP alıcı-vericisinden gelen verileri izler.Seri veri sinyali (SDA, Mod Def 2) için çift yönlüdür.
seri veri aktarımı.Ana bilgisayar, seri protokol aktivasyonunun başlangıcını ve sonunu işaretlemek için SCL ile birlikte SDA'yı kullanır.bu
bellekler, tek tek veya sıralı olarak adreslenebilen bir dizi 8 bitlik veri kelimesi olarak düzenlenir.Daha fazlası için
bilgi için lütfen SFP MSA belgelerine1,5 ve Finisar Uygulama Notu AN-2030'a bakın.Lütfen değerlendirmeye dikkat edin
FDB-1018 kartı, 2 kablolu seri bağlantı üzerinden kullanımı kolay iletişim sağlayan Finisar ModDEMO yazılımıyla birlikte sunulur.
arayüz
Finişar FTLX1471D3BCL10G Optik Alıcı-Verici Özellikleri
| Elyaf Türü | SMF |
|
bağlayıcı |
LC |
|
Çalışma sıcaklığı |
-5°C ila 70°C |
|
Mesafe |
10Km |
|
Oran |
10G |
|
Güç kaynağı gerilimi |
3.3V |
|
Başvuru |
10G Ethernet |
| Optik Yok Olma Oranı | 3.5dB |
