Ürün ayrıntıları:
|
| Form faktörü: | QSFP28 | Veri hızı: | 100 gram |
|---|---|---|---|
| Merkez Dalga Boyu: | LWDM4 | İletim Mesafesi: | 30km |
| Sıcaklık: | 0C~+70C | OEM veya ODM: | Destek |
| Ağırlık: | Parça başına 0.06 KG | Garanti: | 3 yıl |
| Vurgulamak: | LWDM4 30KM 100G QSFP28 Modül Alıcı-Verici,EML APD 100g qsfp28 alıcı-verici,QSFP28 Modül Alıcı-Verici EML APD |
||

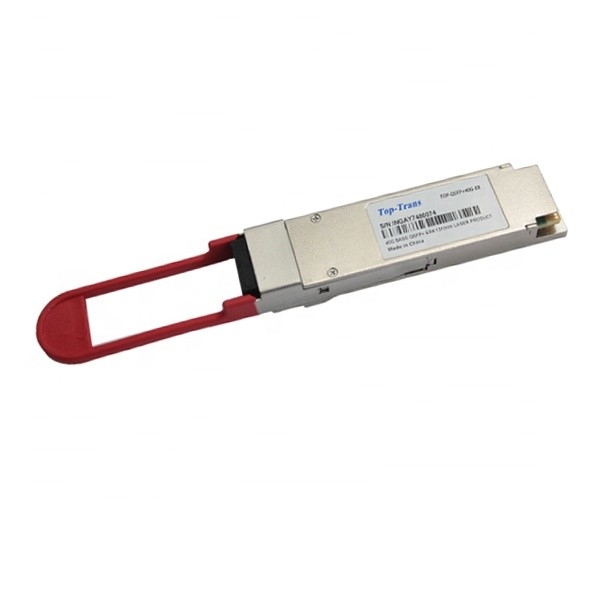

QSFP28 100G Alıcı-Verici LWDM4 30KM EML APD, Tek Modlu Fiber LC ile
QSFP28 100G Alıcı-Verici
Alıcı-verici modülü, her bir elektrik sinyalinin titreşimini yeniden şekillendiren ve azaltan 4 kanallı bir Saat ve Veri Kurtarma (CDR) IC tarafından işlenen 4 kanal 25 Gb/sn elektrik verisi alır.Daha sonra, EML lazer sürücüsü IC, 4 kanal elektrik sinyalinin her birini, Verici Optik Alt Montajında (TOSA) paketlenmiş 4 soğutulmuş EML lazerinden birinden iletilen bir optik sinyale dönüştürür.Her lazer, optik sinyali IEEE 802.3ba 100GBASE-ER4 gereksinimlerinde belirtilen belirli dalga boyunda başlatır.Bu 4 şeritli optik sinyaller, 4'e 1 optik WDM MUX ile optik olarak tek bir fiberde çoğullanacaktır.Her kanalın optik çıkış gücü, bir otomatik güç kontrol (APC) devresi tarafından sabit tutulur.Verici çıkışı, TX_DIS donanım sinyali ve/veya 2 kablolu seri arabirim ile kapatılabilir.
Alıcı, 4 şeritli LAN WDM optik sinyallerini alır.Optik sinyallerin çoğullaması 1'den 4'e optik DEMUX tarafından çözülür ve sonuçta ortaya çıkan 4 optik sinyal kanalının her biri, Alıcı Optik Alt Montajına (ROSA) paketlenen 4 alıcıdan birine beslenir.Her alıcı optik sinyali elektrik sinyaline dönüştürür.Yenilenen elektrik sinyalleri, 4 kanallı CDR'nin RX kısmı tarafından yeniden zamanlanır ve titreşimi giderilir ve güçlendirilir.Yeniden zamanlanmış 4 şeritli çıkış elektrik sinyalleri, CEI-28G-VSR arabirim gereksinimleriyle uyumludur.Ayrıca alınan her optik sinyal DOM bölümü tarafından izlenir.İzlenen değer, 2 kablolu seri arabirim aracılığıyla raporlanır.Alınan bir veya daha fazla optik sinyal eşik seviyesinden daha zayıfsa, RX_LOS donanım alarmı tetiklenir.
parametreler
| Elyaf Türü | Tek modlu Kablo |
| bağlayıcı | LC |
| Lazerler ve TIA | EML ve APD |
| Tx Gücü | -2.9 - 4.5 dBm |
| Rx Hassasiyeti | -16,9 ila 4,9 dBm |
| yok olma oranı | 7,0 dB |
| Güç tüketimi | 4,5 W |
| Tek Güç Kaynağı | 3,3 V |
ÜRÜN ÖZELLİKLERİ
UYGULAMALAR
SSS
S1.Alıcı-verici modülleriniz Cisco ile uyumlu mu?
A1: Evet, Topstar alıcı-vericileri Cisco ile uyumlu olabilir.Tüm marka Topstar'ın SFP'leri arkadaş grubu olarak uyumludur: Cisco, Nortel, Juniper, 3COM, H3C, Alcatel-lucent, FOUNDRY, D-Link, EXTREME, Ruijie, NETGEAR, ZTE, Enterasys, ZyXEL, Linksys, Ericsson, DCN, Allied, SMC, Brocade, Force10, Hirschmann, Planet, Adtran, ASNTE, Trendnet, BDCOM, BLADE, BITWAY, Telco, Feixun...vb.
S2.Firmanız kalite kontrol konusunda nasıl bir performans sergiliyor?
A2: Her bir optik, test merkezimizde ayrı ayrı test edildi ve ayrıca çeşitli farklı ağ ekipmanı markalarıyla uyumluluk açısından test edildi.
S3.Ticaret şartları nelerdir?
A3: Teslim Süresi: 40.000 adet SFP'yi stokta gönderilmeye hazır tutuyoruz.
Ödeme süresi: T/T, Western Union, Alipay, Paypal, L/C ve benzeri seçeneğiniz için.
S4.Optik modüllerin çalışma sıcaklığı aralığı nedir?
A4: Ticari sıcaklık aralığı(COM): 0 ila 70°C(32 ila 158°F)
Genişletilmiş sıcaklık aralığı(EXT):-5 ila 85°C(23 ila 185°F)
Endüstriyel sıcaklık aralığı(IND)::-40 ila 85°C(-40 ila 185°F)
Depolama sıcaklığı aralığı:-40 ila +85°C(-40 ila 185°F)
İsteğinize göre tedarik edebiliriz.
