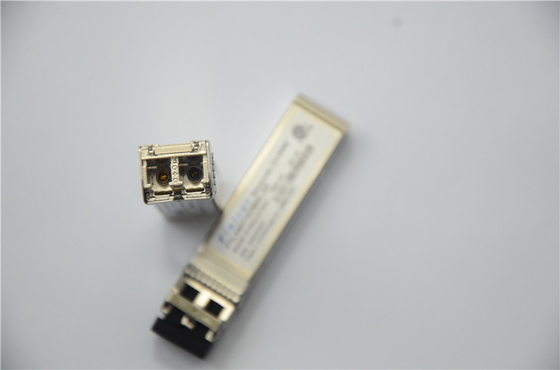

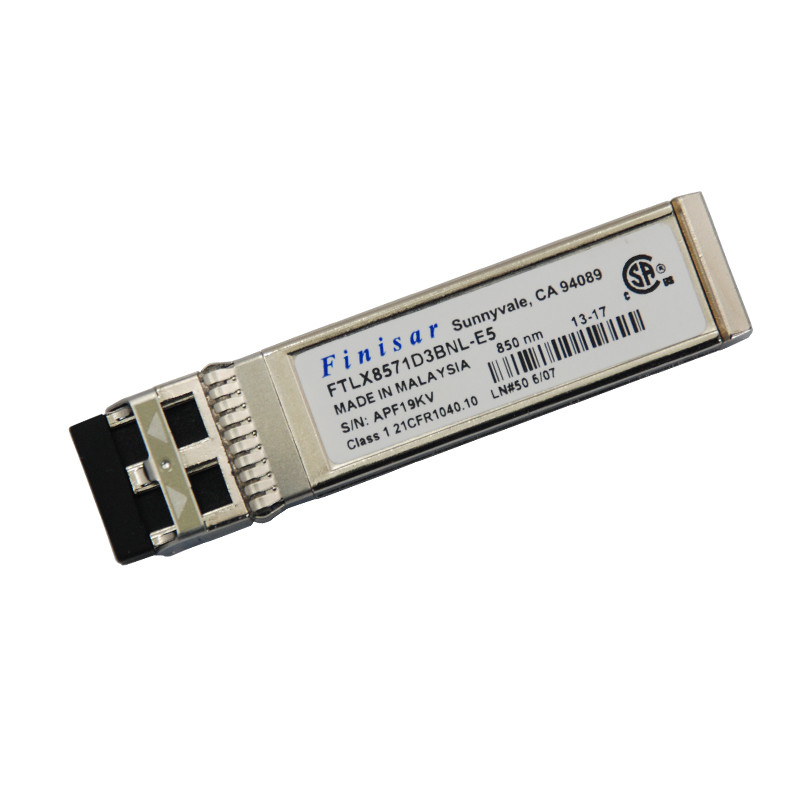

Orijinal FTLX8571D3BNL Modülü 10G 300m Fiber SFP 850nm Telsiz

Çalışır durumda takılabilir SFP+ ayak izi

• Hızı seçilebilir 1,25 Gb/s veya 9,95 ila 10,3 Gb/s bit hızlarını destekler

• Güç dağılımı < 1W

• RoHS-6 uyumlu (kurşunsuz)

• Ticari sıcaklık aralığı 0°C ila 70°C

• Tek 3,3 V güç kaynağı • 2000 MHZ-km MMF'de maksimum 300 m bağlantı uzunluğu

• Soğutmasız 850nm VCSEL lazer

• Elektrik arayüzünü sınırlayan alıcı

• Dubleks LC konektörü • Yerleşik dijital tanılama işlevleri.

UYGULAMALAR

• 1000BASE-SX 1G Ethernet

• 10GBASE-SR/SW 10G Ethernet

ÖzelliğiFTLX8571D3BNL

Finisar FTLX8571D3BNL Genişletilmiş sıcaklık SFP+ alıcı-vericiler, 2 telli seri iletişim protokolünü şu şekilde destekler:

SFF-8472'de tanımlanmıştır.Aynı elektrik ile GBIC standardında tanımlanan E2 PROM ile çok yakından ilgilidir.

özellikler.Standart SFP+ seri kimliği, alıcı-vericinin özelliklerini tanımlayan tanımlama bilgilerine erişim sağlar.

yetenekler, standart arayüzler, üretici ve diğer bilgiler.Ek olarak, Finisar SFP+ alıcı-vericileri,

gibi cihaz çalışma parametrelerine gerçek zamanlı erişim sağlayan gelişmiş dijital teşhis izleme arayüzü

alıcı-verici sıcaklığı, lazer öngerilim akımı, iletilen optik güç, alınan optik güç ve alıcı-verici beslemesi

Gerilim.Ayrıca, belirli bir çalışma sırasında son kullanıcıları uyaran gelişmiş bir alarm ve uyarı bayrakları sistemini tanımlar.

parametreler fabrika ayarlı normal aralığın dışında.SFF-8472, E2 PROM'da 256 baytlık bir bellek eşlemesini tanımlar.

8 bitlik 1010000X (A0h) adresindeki 2 telli bir seri arabirim üzerinden erişilebilir.Dijital teşhis izleme arayüzü

8 bitlik adres 1010001X'i (A2h) kullanır, böylece orijinal olarak tanımlanmış seri kimliği bellek haritası değişmeden kalır.bu

arayüz aynıdır ve bu nedenle hem GBIC Spesifikasyonu hem de SFP Çoklu Kaynak ile tamamen geriye dönük uyumludur

Anlaşma.Arayüzün tamamı Finisar Uygulama Notu AN2030'da açıklanmıştır: “Dijital Teşhis İzleme

SFP Optik Alıcı-Vericiler için Arayüz”.

Çalıştırma ve tanılama bilgileri bir Dijital tarafından izlenir ve raporlanır

Teşhis Telsiz Kontrol Cihazı (DDTC), telsizin içinde, 2 telli bir seri arayüz aracılığıyla erişilir.Ne zaman

seri protokol etkinleştirilir, seri saat sinyali (SCL, Mod Def 1) ana bilgisayar tarafından üretilir.Pozitif kenar saatler

verileri SFP alıcı-vericisine E2 PROM'un yazmaya karşı korumalı olmayan bölümlerine aktarır.Negatif kenar saatleri

SFP alıcı-vericisinden gelen veriler.

Seri veri sinyali (SDA, Mod Def 2), seri veri aktarımı için çift yönlüdür.Göçebe

seri protokol aktivasyonunun başlangıcını ve sonunu işaretlemek için SCL ile birlikte SDA'yı kullanır.Anılar şu şekilde düzenlenir:

tek tek veya sıralı olarak adreslenebilen 8 bitlik veri sözcükleri serisi.Daha fazla bilgi için lütfen SFF-

8472 belgeleri ve Finisar Uygulama Notu AN-2030.Lütfen değerlendirme panosu FDB-1027'nin aşağıdakilerle birlikte sunulduğunu unutmayın:

Finisar ModDEMO yazılımı, 2 telli seri arabirim üzerinden basit kullanımlı iletişim sağlar.
