Ürün ayrıntıları:
|
| veri hızı: | 10g | Sıcaklık: | -5°C ila 70°C |
|---|---|---|---|
| Bağlayıcı: | LC | Uygulamalar: | 10GBASE-LR/LW 10G Ethernet |
| Güç kaynağı: | 3.3V | Mesafe: | 10 km |
| medya: | SMF | dalga boyu: | 1310 nm |
| Vurgulamak: | sfp+ 10g 1310nm 10km FTLX1475D3BCL,1310nm 10km Finisar FTLX1475D3BCL,1310nm 10km 10G SFP Modülü |
||

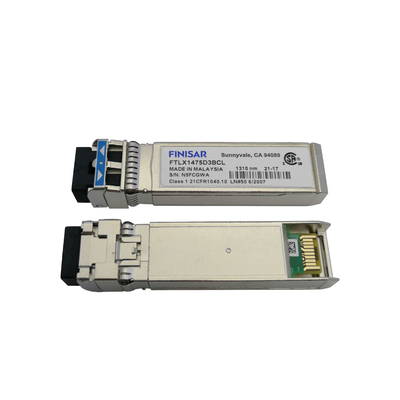

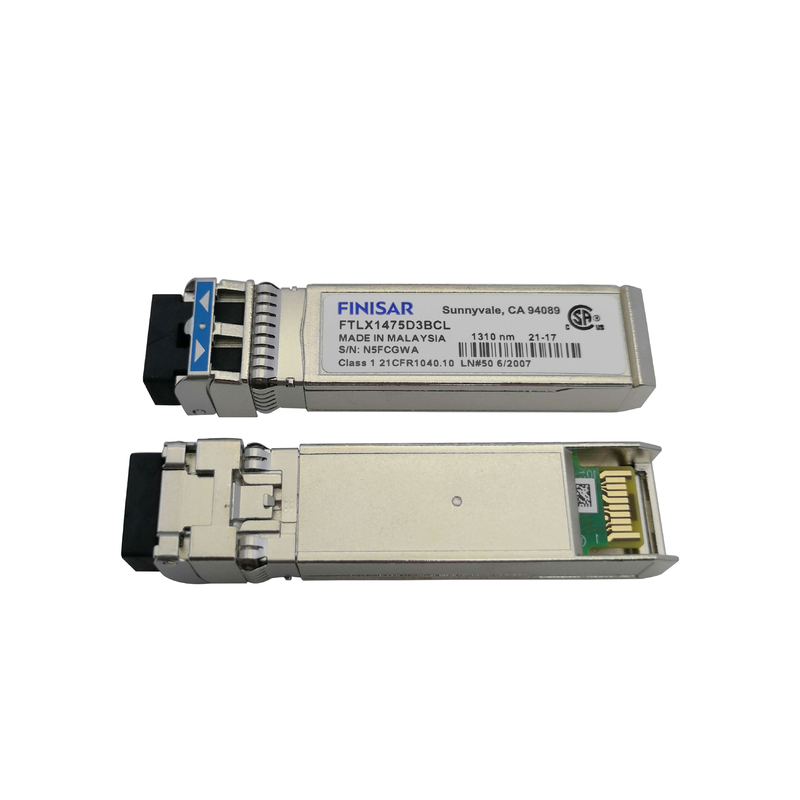

Tek Modlu Datacom SFP+ Telsiz 10Km 1310nm FTLX1475D3BCL Modülü
FTLX1475D3BCL OptikModülÖzellikler:
Çalışır durumda takılabilir SFP+ ayak izi
9,95 ila 10,5 Gb/s bit hızlarını destekler
Güç dağılımı < 1W
RoHS-6 uyumlu (kurşunsuz)
Ticari sıcaklık aralığı -5°C ila 70°C
Tek 3.3V güç kaynağı
10km maksimum bağlantı uzunluğu
Soğutmasız 1310nm DFB lazer
Sınırlayıcı elektriksel arabirim alıcısı.
Çift yönlü LC konektörü
Dahili dijital teşhis fonksiyonları
UYGULAMALAR
10GBASE-LR/LW 10G Ethernet
1200-SM-LL-L 10G Fiber Kanal
Finisar'ın FTLX1475D3BCL 10Gb/s Gelişmiş Küçük Form Faktörlü Takılabilir SFP+ alıcı-vericileri, 10-
Tek Modlu fiber üzerinden 10 km'ye kadar Gigabit Ethernet bağlantıları.SFF-84311 , SFF-84322 ve IEEE ile uyumludurlar
802.3ae 10GBASELR/LW3 ve 10G Fiber Kanal 1200-SM-LL-L4 .Dijital teşhis izleme, 2-
kablolu seri arabirim, SFF-84725'te belirtildiği gibi.FTLX1475D3BCL, sınırlayıcı bir alıcı kullanır.Optik alıcı-verici
RoHS Direktifi 2011/65/EU6 uyarınca uyumludur.Daha fazla ayrıntı için Finisar Uygulama Notu AN-2038'e bakın7.
FTLX1475D3BCL Tek Modlu Datacom SFP+Optik Alıcı-Verici Spesifikasyonu
| Elyaf Tipi | SMF |
|
Bağlayıcı |
LC |
|
Çalışma sıcaklığı |
-5°C ila 70°C |
|
Mesafe |
10Km |
|
Oran |
10G |
|
dalga boyu |
1310 deniz mili |
|
Başvuru |
1200-SM-LL-L 10G Fiber Kanal |
| Optik Sönme Oranı | 3.5 dB |
Finisar FTLX1475D3BCL SFP+ alıcı-vericiler, SFP MSA1'de tanımlanan 2 telli seri iletişim protokolünü destekler
.Aynı elektrik özelliklerine sahip GBIC standardında tanımlanan E2 PROM ile çok yakından ilişkilidir.bu
standart SFP seri kimliği, alıcı-vericinin yeteneklerini tanımlayan tanımlama bilgilerine erişim sağlar, standart
arayüzler, üretici ve diğer bilgiler.Ek olarak, Finisar SFP+ alıcı-vericileri, gelişmiş bir dijital
alıcı-verici gibi cihaz çalışma parametrelerine gerçek zamanlı erişim sağlayan teşhis izleme arayüzü
sıcaklık, lazer bias akımı, iletilen optik güç, alınan optik güç ve alıcı-verici besleme gerilimi.aynı zamanda
belirli çalışma parametreleri olduğunda son kullanıcıları uyaran gelişmiş bir alarm ve uyarı işaretleri sistemi tanımlar.
fabrika ayarlı normal aralığın dışındadır.SFP MSA, E2 PROM'da erişilebilir olan 256 baytlık bir bellek haritası tanımlar.
8 bitlik 1010000X (A0h) adresindeki 2 telli bir seri arabirim üzerinden.Dijital teşhis izleme arayüzü,
8 bitlik adres 1010001X (A2h), böylece orijinal olarak tanımlanmış seri kimliği hafıza haritası değişmeden kalır.arayüz
hem GBIC Spesifikasyonu hem de SFP Çoklu Kaynak Anlaşması ile aynıdır ve bu nedenle geriye dönük olarak tamamen uyumludur.
Arayüzün tamamı Finisar Uygulama Notu AN-2030'de açıklanmıştır: "SFP için Dijital Teşhis İzleme Arayüzü
Optik Alıcı-Vericiler”.
